Plug-in Fin koellichaam Proces
De plug-in fin heatsink is een krachtige elektronische radiator gemaakt door machinale bewerking van de basisplaat en de vinplaat. De plug-in fin heatsink heeft de voordelen van een eenvoudig productieproces, lage kosten, hoog vermogen, veel specificaties en brede toepassing. Het kan niet-standaard worden aangepast aan de eisen van de gebruiker om te voldoen aan een verscheidenheid aan verschillende warmteafvoervereisten.

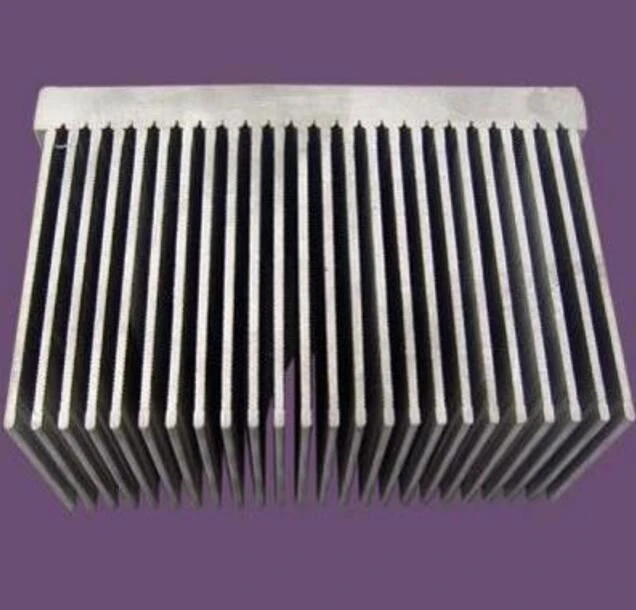

De plug-in fin heatsink wordt gevormd door een basisplaat en meerdere vinplaten te combineren: één kant van de basisplaat is voorzien van meerdere groeven evenwijdig aan en loodrecht op de basisplaat, één kant van de vin wordt ingebracht in de groef met tussenpozen, en de vin is nauw afgestemd op de groef. De zijplaat bevindt zich aan weerszijden van de grondplaat, evenwijdig aan de vin en bevestigd aan de grondplaat.

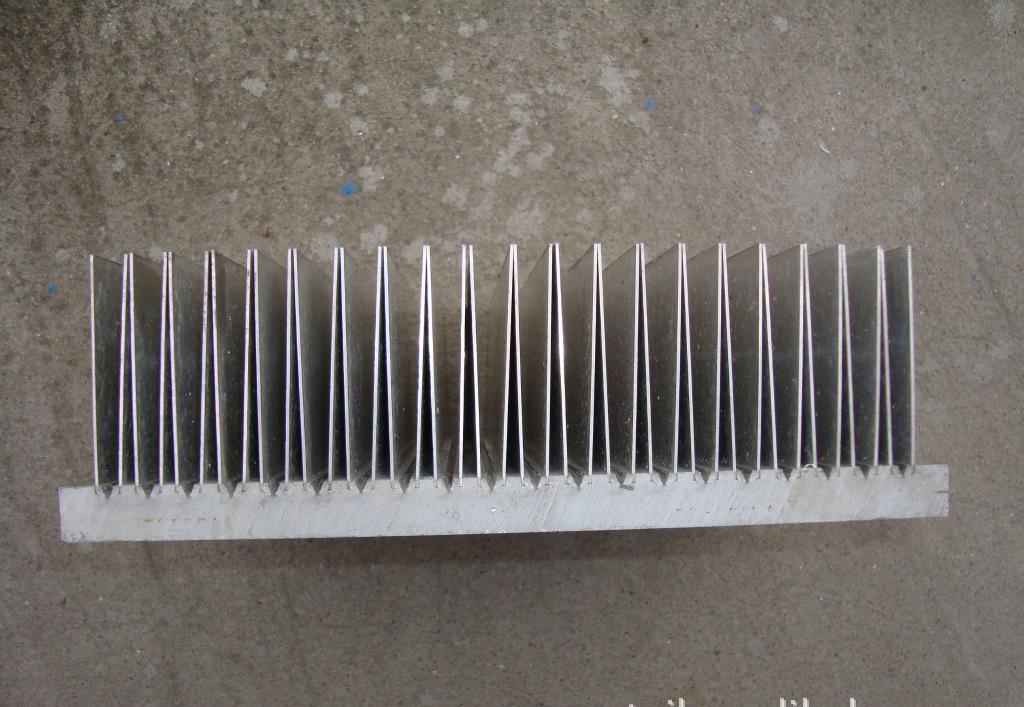

De vloeiende stappen tonen het proces van plug-in fin heatsink-technologie:
1. De aluminiumstaaf wordt opgelost en gekoeld door een grote matrijs om een aluminium substraatplaat te maken. Het snijden van speciale maten kan worden uitgevoerd volgens de behoeften van klanten. Op deze manier is de voorbereiding van het insteekvin-koellichaamsubstraat in de eerste stap voltooid.
2. Volgens de behoeften van klanten, met behulp van een speciale automatische slotmachine om desubstraat groeven machinale bewerking.
3. Voorbereiding van de plug-in vin: gebruik het stempel- of draadsnijproces om de inzetvin met de juiste specificaties te maken, en de dikte moet 0,05-0,2 mm minder zijn dan de breedte van de groef.
4. Bevestiging van de plug-in vin in thevsubstraatgroeven, Thesubstraatplaat en de ping-in-vin moeten nauw op elkaar zijn afgestemd en verbonden, anders wordt het warmteoverdrachtseffect beïnvloed.
