4 voornamelijk thermische ontwerppunten van PCB's:

Bij PCB-ontwerp is circuitontwerp het meest elementaire voor ingenieurs. Veel ingenieurs hebben echter de neiging om voorzichtig te zijn in het complexe en moeilijke PCB-ontwerp, maar negeren enkele aandachtspunten in het basis PCB-ontwerp, wat resulteert in fouten. Het perfecte schakelschema kan problemen hebben of helemaal kapot gaan wanneer het wordt omgezet in PCB. Om ingenieurs te helpen ontwerpwijzigingen te verminderen en de werkefficiëntie bij het ontwerpen van PCB's te verbeteren, worden in dit document verschillende aspecten naar voren gebracht waaraan aandacht moet worden besteed tijdens het proces van PCB-ontwerp.

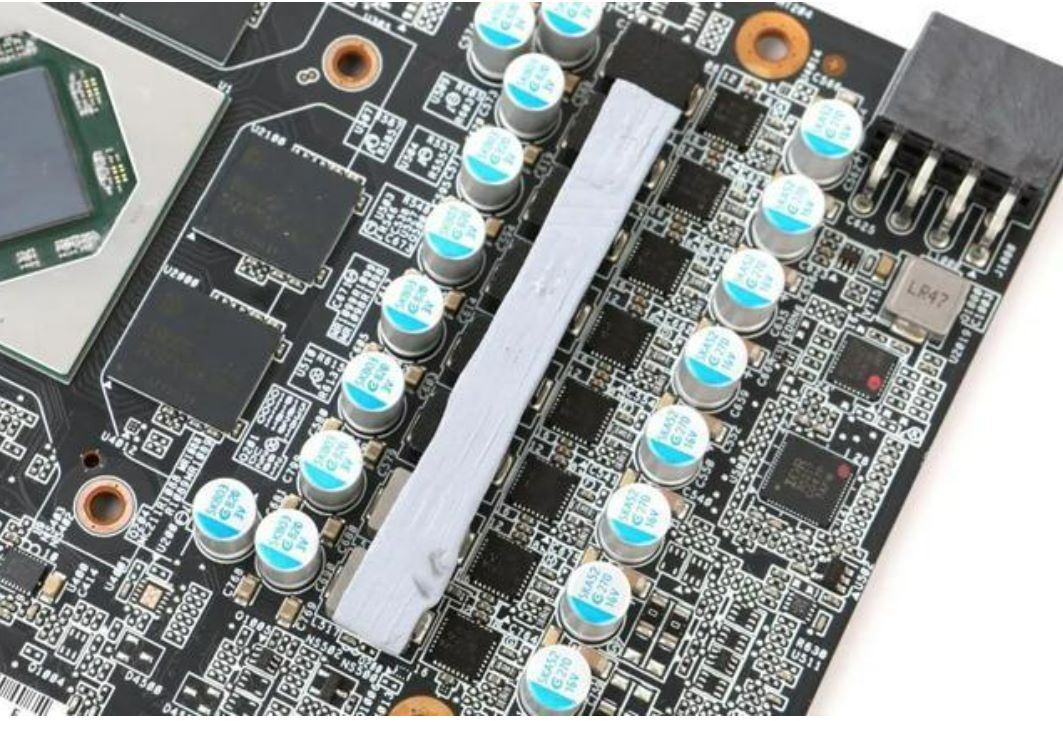

1. Thermisch koelmateriaal:

Bij het ontwerp van de printplaat omvat het ontwerp van het warmteafvoersysteem de selectie van de koelmethode en warmteafvoercomponenten, evenals de overweging van de koude-uitzettingscoëfficiënt. Op dit moment zijn de gebruikelijke manieren van PCB-warmteafvoer: warmteafvoer via de PCB zelf, het toevoegen van radiator en warmtegeleidingskaart aan de PCB.

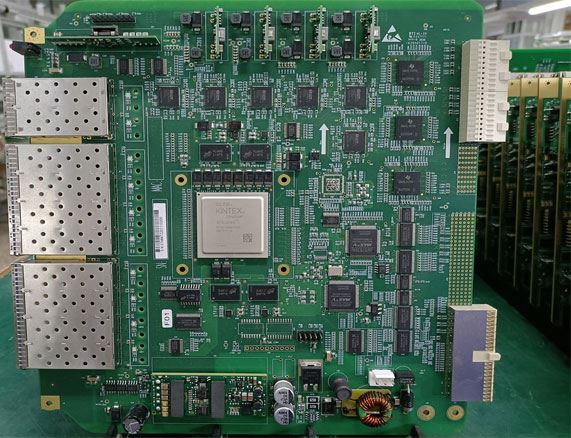

2. Componentselectie en lay-out in PCB-ontwerp

Bij PCB-ontwerp staan ​​we ongetwijfeld voor de keuze van de componenten. De specificaties van elk onderdeel zijn anders en de selectie van geschikte elektronische componenten is erg belangrijk voor de verwarmingsregeling van PCB's. Ook de lay-out verdient speciale aandacht. Wanneer een groot aantal componenten samen zijn, kunnen ze meer warmte produceren, wat resulteert in de vervorming en scheiding van de soldeerresistlaag, en zelfs de hele PCB ontsteken. Daarom moeten PCB-ontwerp- en lay-outingenieurs samenwerken om ervoor te zorgen dat de componenten een geschikte lay-out hebben.

3. Ontwerp voor testbaarheid

Met de miniaturisering van elektronische producten wordt de pitch van componenten steeds kleiner en wordt de installatiedichtheid groter en groter. Er zijn steeds minder circuitknooppunten om te testen, dus het wordt steeds moeilijker om de printplaatassemblage online te testen. Daarom moeten we bij het ontwerpen van de PCB volledig rekening houden met de elektrische, fysieke en mechanische omstandigheden van de testbaarheid van de printplaat, en geschikte mechanische en elektronische apparatuur gebruiken voor het testen.

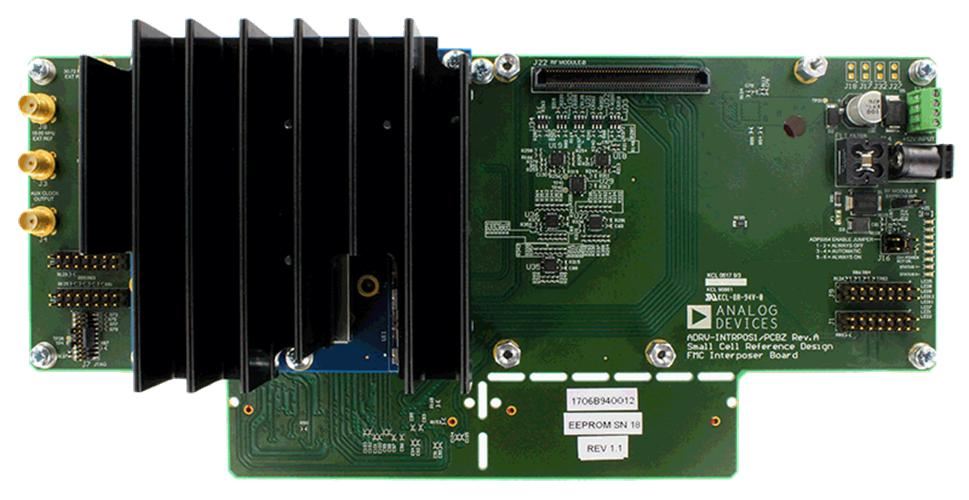

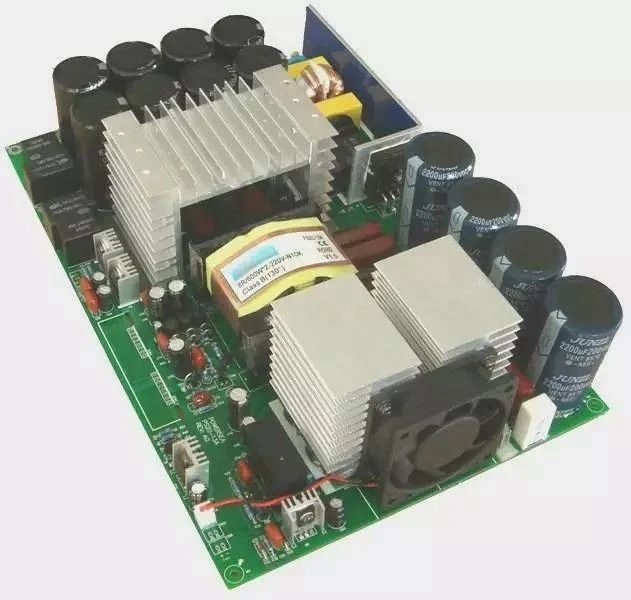

4. De keuze van koellichaam:

De functie van de radiator is om de warmte van de verwarmingsdelen van de printplaat naar het koellichaam over te brengen en de warmte met behulp van het koelsysteem in de lucht af te voeren om de optimale werktemperatuur van de printplaat te garanderen. Selecteer volgens de specificatie en verwarmingsvraag van PCB de juiste maat radiator om de ontwerplevensduur van PCB te verlengen.
