LED thermische oplossingen en uitdaging

      Op dit moment zijn de belangrijkste warmteafvoertechnologieën van krachtige LED-lampen onder meer koellichaam, warmtepijp, dampkamer, stralingscoating, thermisch vet, warmteoverdrachtspakking, enz.

   Het koellichaam gebruikt het vergrote oppervlak om warmteconvectie naar de omgeving af te voeren. De factoren die de koelprestaties van het koellichaam beïnvloeden, zijn onder meer de vorm van het koellichaam, het aantal, de afstand, de grootte, de hellingshoek van de vin, het materiaal en de verwerkingstechnologie van het koellichaam, wat ook de meest gebruikte warmteafvoer is technologie. De modellampen in dit artikel gebruiken het koellichaam om warmte af te voeren.

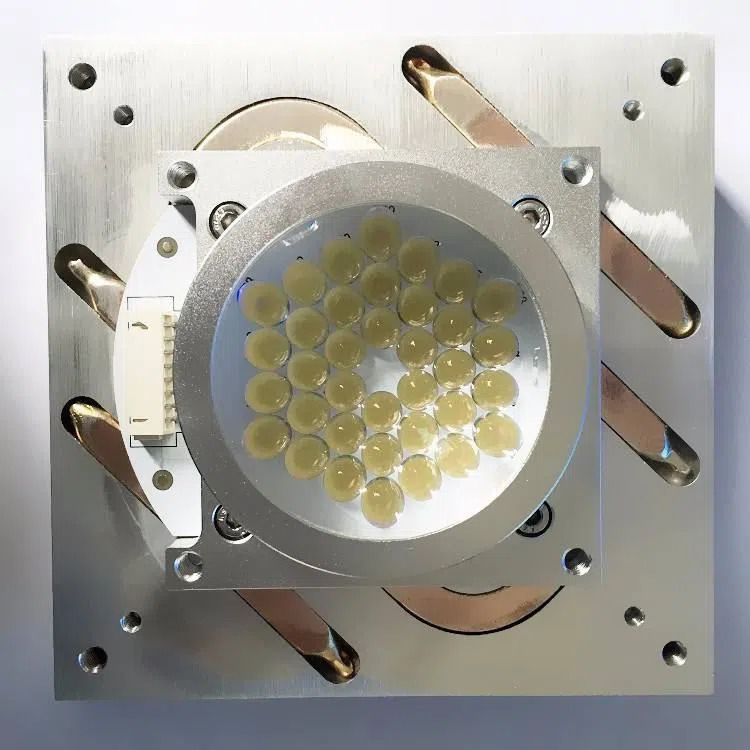

De warmtepijp gebruikt de cyclische verandering van de condensaatfase om de hoge warmte die wordt uitgestraald door LED te exporteren en af ​​te voeren. Over het algemeen wordt het koude uiteinde van de warmtepijp samen met het koellichaam gebruikt om een ​​beter warmteafvoereffect te bereiken.

Het principe van de dampkamer is vergelijkbaar met dat van de warmtepijp, behalve dat de warmtepijp eendimensionale en unidirectionele warmteoverdracht is, terwijl de temperatuurvereffeningsplaat oppervlaktewarmteoverdracht is en tweedimensionale kenmerken heeft, zodat de oppervlaktetemperatuur van de hele radiator is uniform.

Stralingscoating is het aanbrengen van een warmtedissipatiecoating op het buitenoppervlak van de radiator om de emissiviteit te verbeteren en de warmte effectiever te laten uitstralen. Het doel van warmtegeleidende pasta en warmtegeleidende pakking is om de thermische contactweerstand te verminderen.

Thermische uitdaging van LED:

1. Als de opstelling van warmtedissipatievinnen geen rekening houdt met de gebruiksmodus van lampen, beïnvloedt dit het warmtedissipatie-effect van warmtedissipatievinnen. Warmteafvoervinnen moeten worden ontworpen in overeenstemming met de kenmerken van producten.

2. Het thermische LED-ontwerp legt te veel nadruk op de warmtegeleidingsverbinding, maar negeert de convectiewarmteafvoerverbinding. Heatpipe, warmtegeleidend siliconenvet en andere warmteafvoermaatregelen verminderen de thermische weerstand door warmtegeleiding, maar de warmte hangt uiteindelijk af van het oppervlak van de lamp, dus het coaten van stralingscoating op het buitenoppervlak is een ontwikkelingstrend.

3. LED-apparaat negeert de balans van warmteoverdracht. Als de temperatuurverdeling van de vinnen ernstig ongelijk is, zullen sommige vinnen geen of een beperkte rol spelen. De dampkamer kan de temperatuur in evenwicht houden.

4. De beste manier om de lampen te koelen is om het kortste warmteafvoerkanaal te vinden om de warmte zo snel mogelijk aan de atmosfeer af te geven. Onder hen is de thermische weerstand van het grensvlak het knelpunt van het warmteafvoerkanaal, dus de focus van warmteafvoer moet ook op het grensvlakwarmtegeleidingsmateriaal liggen.
